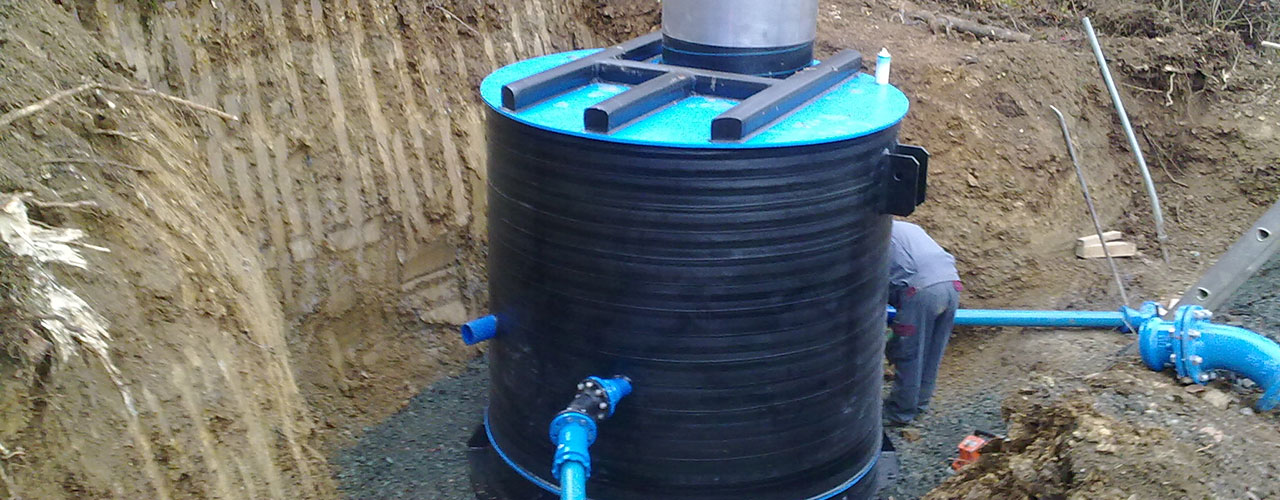

  • Quellschächte

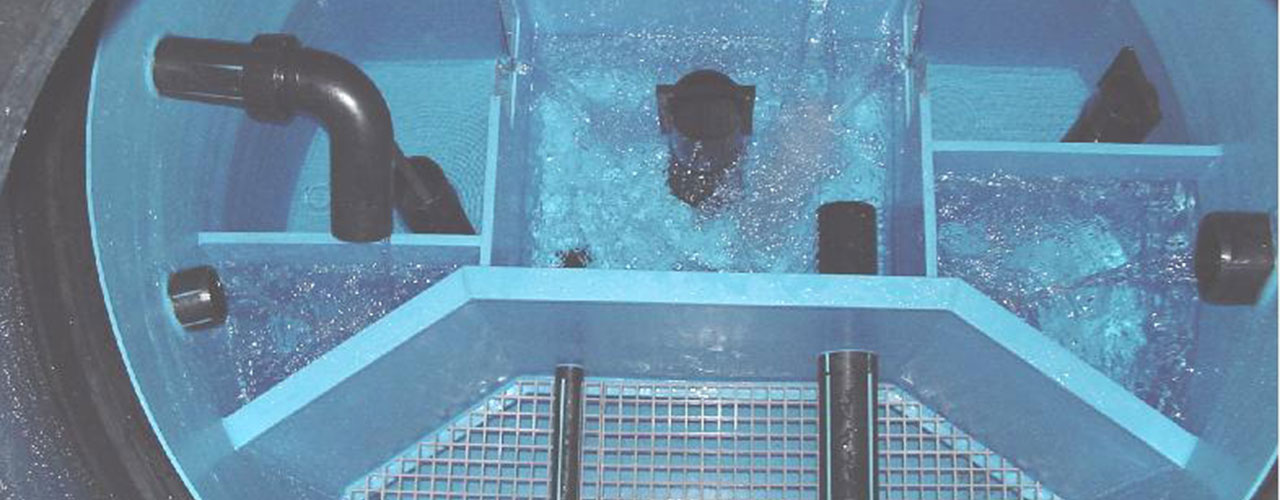

  • Trinkwasser Sammelschacht

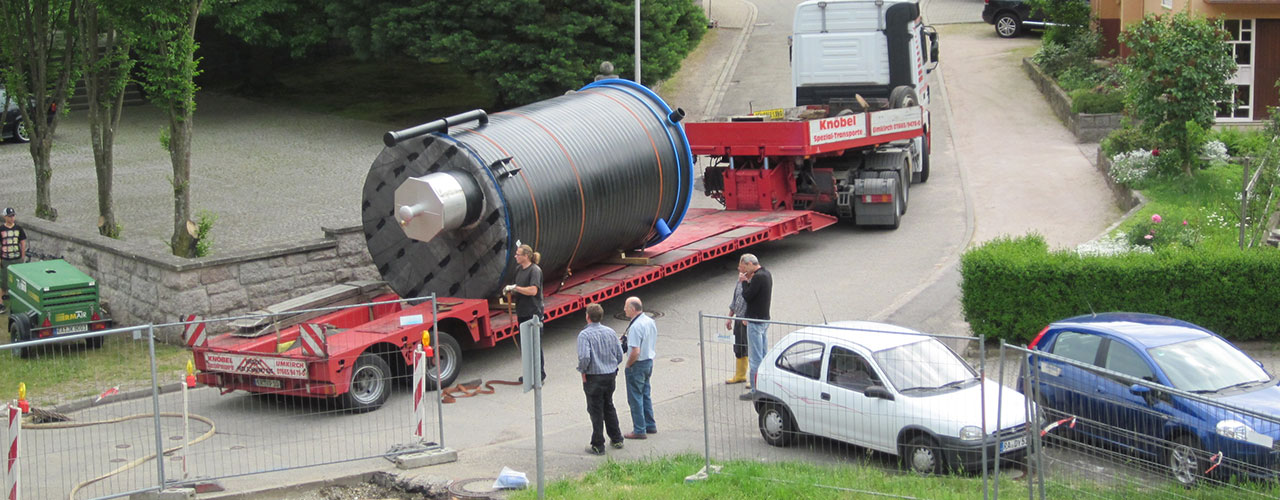

  • Quellschacht - Anlieferung

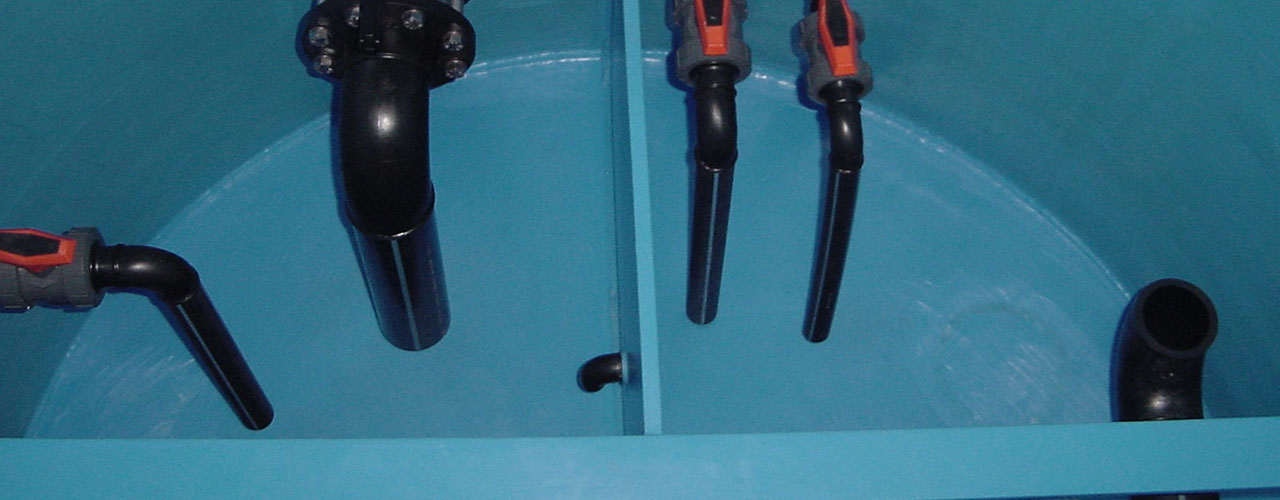

  • Quellsammelschacht

Quellsammelschächte

Quellsammelschächte dienen als Kontrollbauwerk für die Mengenmessung und Qualitätsprüfung vor dem Reservoir bzw. der Netzleitung. Gleichzeitig bietet sich dem zufliessendem Quellwasser im Quellsammelschacht die Gelegenheit mitgeschwemmte Partikel abzusetzen.

Die Standardbauwerke werden in den Nennweiten DN 1200 bis DN 3000 hergestellt.
Jeder Quellsammelschacht hat einen Trockenteil und einen oder mehrere Nassteile. Der Einstieg erfolgt immer über dem Trockenteil, der als Arbeitsfläche für die Wartung und der Unterhalt dient.

Die Wasserkammern werden so angeordnet, dass jede Quelle einer separaten Einlaufkammer zugeführt wird. So wird eine separate Behandlung möglich.

WiRoTec HENZE Profilwickelrohr

Alle Bauwerke bestehen aus dem WiRoTec HENZE - Profilwickelrohr nach DIN 16961. Optional kann ein konischer Einstieg  oder eine glatte Schachtdecke gewählt werden. Ggf. kann die Entwässerung bauseits hergestellt werden.

Ein steckbarer Überlauf erleichtert die Reinigung. Die Entnahme wird mit einem Seiher versehen. Wird ein Messüberfall gewählt, ist eine Durchflussmessung möglich.
Pro Quellzulauf ein Einlaufbecken mit Tauchwand und Absetzteil.

  • Jede Quelle kann einzeln verworfen werden
  • Jede Quelle kann einzeln gemessen werden

Die glatte und porenfreie Oberfläche des Polyethylen ermöglicht eine saubere Reinigung.
Kalkpartikel von harten Wässern können sich nicht fest mit der Oberfläche verbinden und sind so leicht ablösbar.
